Профильная деталь

Приложение доступно только в программном пакете «bCAD Мебель Про»

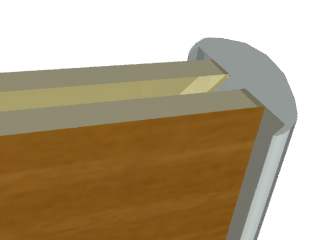

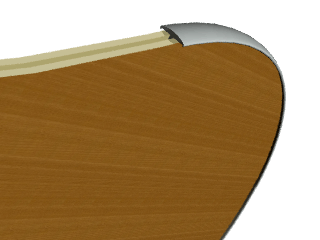

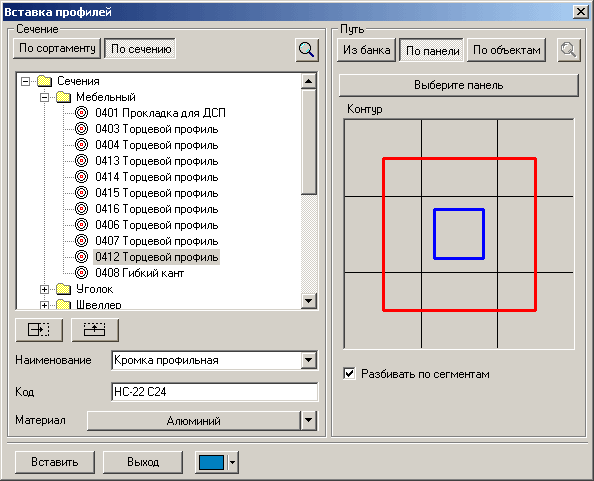

Приложение позволяет создать произвольную профильную поверхность. В качестве исходных данных для создания профильной детали необходимо сечение и направляющая профиля, а также материал из которого изготавливается деталь. Сечение профиля выбирается из заранее созданного при помощи приложения «Банк профилей» каталога. В качестве направляющей будущей профильной детали есть возможность использовать элементы из заранее созданного при помощи приложения «Банк профилей» каталога, а также произвольно начерченную, с использованием стандартных инструментов bCAD, кривую. Также в качестве пути посроения профильной детали можно использовать заранее созданную произвольную (Прямоугольную или Фигурную) панель.

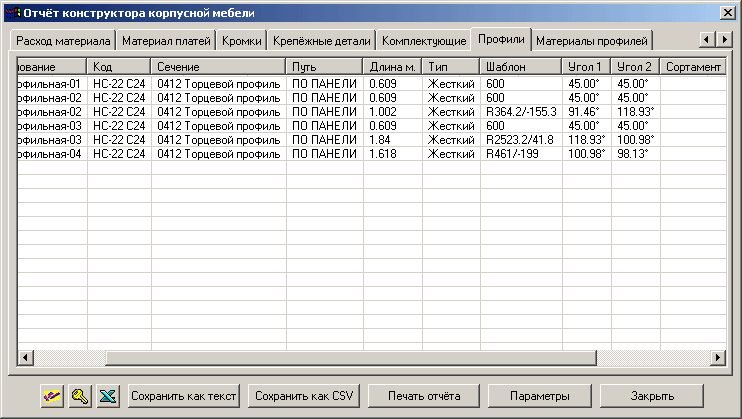

Использование флага «Разбивать по сегментам» позволяет разбивать единый профиль на составляющие, с учетом углов подрезки профиля. Результаты подобного разбиения отображаются как на самой трехмерной модели, так и в отчетах
