Нововведения в версии bCAD 3.92.1076

Семейство программ bCAD постоянно развивается и улучшается.

В сентябре 2008 года на смену версии 3.92.1059 вышла новая версия 3.92.1076, включающий в себя следующие нововведения и усовершенствования:

Новая функциональность мебельных инструментов

*Индикация отсутствия материала и комплектующих

Данная возможность позволяет избежать проблем, возникающих при работе с моделями и деталями создаваемыми при работе с другими базами данных. В случае, если материал и комплектующие, используемый в моделях отсутствует в текущей базе данных, программа выдает соответствующее предупреждение.

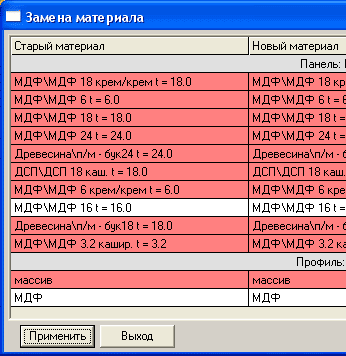

При использовании инструментов "Замена материалов" и "Замена комплектующих" отсутствующие элементы выделяются цветом:

,

При получении сметы отсутствующие материалы выделяются знаком предупреждения:

При использовании инструмента "Изменить деталь" отсутствующий материл отображается цветом текста:

*Индикация превышения размера детали

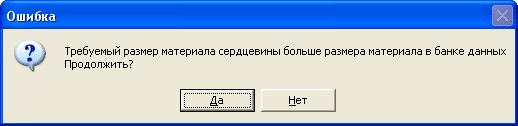

Если при создании деталей (панель или профильная деталь) ее габаритный размер превышает максимальный размер, установленный в "Банке Материалов", следует предупреждение:

*Индикация обрезков при раскрое панелей

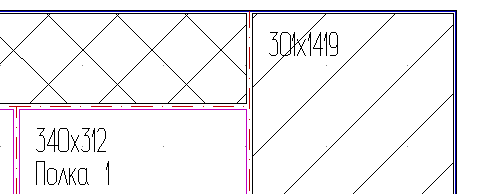

Если обрезок, получаемый в результате проведения текущего раскроя, сохраняется в базе данных обрезков (оба его размера больше минимально допустимых значений, установленных в инструменте "Раскрой"), то он заштриховывается наклонной штриховкой.
Устанавливается его размер.

Если обрезок, получаемый в результате проведения текущего раскроя, относится к отходам (не помещается в базу данных), то он заштриховывается перекрестной штриховкой. Размер обрезка не устанавливается.

*Дополнительные настройки при генерации чертежей

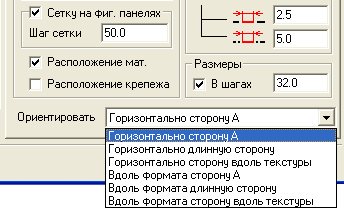

В приложение "Чертежи деталей" введена дополнительная возможность настройки ориентации детали на листе, что существенно увеличивает степень полезного использования пространства чертежа

Новая функциональность базовых инструментов

*Дополнительные возможности инструмента "Удаление невидимых линий"

Появилась возможность указать стили для отображения видимых и невидимых линий.

*Дополнительные возможности изготовления сложных деталей из тонкого листа

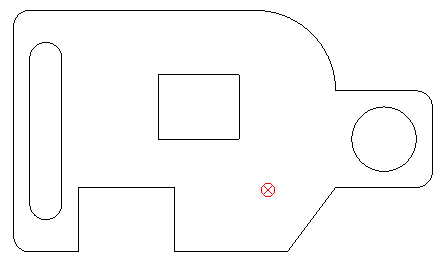

Инструментами плоского черчения создается контур бдущей детали с учетом всех возможных вырезов. Запускается инструмент "Плоский многоугольник" и выбираем режим работы "Заливка" (аналогично тому, как это сделано в инструменте "Штриховка") Указываем точку внутри замкнутого контура (отмечена красным)

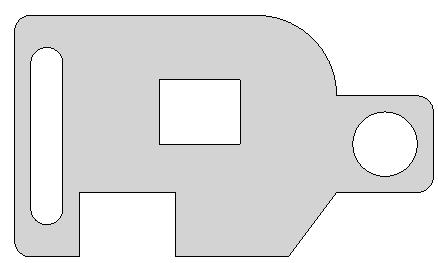

В итоге получаем плоскую деталь со всеми необходимыми вырезами



Помимо приведенных выше изменений и дополнений новая версия программного пакета "bCAD Мебель" содержит целый ряд более мелких изменений, которые в существенной степени ускоряют и упрощают работу с программным пакетом.

Если у Вас появятся каккие-либо вопросы как по новым возможностям так и по работе с программными пакетами в целом, ОБЯЗАТЕЛЬНО обращайтесь в нашу службу технической поддержки.
