Предлагаем Вашему вниманию статью, опубликованную в 11-м номере журнала «Оборудование: рынки, предложение, цены» (приложение к журналу «ЭКСПЕРТ») за 2000 г., посвященную использованию программного пакета «bCAD для Мебельщика» для проектирования и производства мебели.

САПР — мебельщик

Ситуация на рынке САПР для мебельного производства продолжает «накаляться». Множество откликов на предыдущие статьи о системах автоматизированного проектирования изделий мебельного производства свидетельствует об оживлении спроса на продукты такого рода, что, в свою очередь, влечет за собой появление новых игроков на рынке предложений САПР для мебельной промышленности. Поэтому в этой статье мы расскажем еще об одном продукте, который наверняка вызовет интерес профессионалов в этой бурно развивающейся отрасли производства. Представляем «bCAD для мебельщика» — систему, которая уже внедрена и успешно используется на ряде мебельных предприятий.

История создания

Началось все в конце 1990 года, когда группе разработчиков был поручен проект по созданию отечественной ЭВМ. Сборку ЭВМ Kronus предполагалось начать в Зеленограде, а специалистам из новосибирского Академгородка было поручено специально для этих ЭВМ разработать отечественную систему автоматизированного проектирования, которая должна была стать «нашим ответом Чемберлену» на заокеанские САПР. Скоро сам проект создания отечественной ЭВМ Kronus был заморожен, однако разработка САПР для нее не только не была приостановлена, но и получила дальнейшее развитие. Так, в ответ на aCAD (так называли AutoCAD) появилась отечественная разработка bCAD.

Изначально система создавалась для решения задач машиностроительных предприятий. Однако в процессе своего развития она приобрела множество интересных функциональных возможностей, которые позволили использовать bCAD и в других областях проектирования и дизайна. Что дало возможность в начале этого года предложить полноценное решение для мебельного производства. Однако подробнее на аспектах мебельного производства мы остановимся чуть позже.

Общие особенности системы bCAD

В первую очередь стоит выделить отличные возможности по динамической пространственной визуализации моделируемых объектов и готовых сборок. Несмотря на то что построения трехмерных объектов выполняются на плоских проекциях, при работе с bCAD вы в любой момент можете вызвать специальное окно, которое дает трехмерное представление выполненных построений. Это позволяет разработчику динамически поворачивать модель, тем самым проверяя взаимное расположение поверхностей и деталей сразу по всем трем измерениям.

При этом можно также задать цвет (тонировку) поверхностей объекта и даже, при необходимости, нанести на них различные текстуры (bCAD располагает весьма обширными библиотеками текстур). При этом любой, даже самый искушенный пользователь будет впечатлен мощным инструментарием фотореалистичного представления моделей, что позволяет накладывать последние на реальные сканированные фотоснимки или встраивать модели одна в другую. Так, можно продемонстрировать клиенту, как будет смотреться заказываемый предмет мебели в воссозданной до мельчайших подробностях модели реального интерьера. Более того, имеющиеся средства позволяют создать анимационный ролик с эффектом движущейся по помещению камеры.

Другим важным свойством системы bCAD является весьма продуманный и дружественный пользовательский интерфейс. Разработчики изначально поставили себе задачу максимально упростить работу с системой и избавить творческого человека от необходимости вникать во все тонкости программного проектирования. Инструментальная панель не выглядит перегруженной. Командная строка и вовсе отсутствует. При необходимости задать точные координаты начальной и конечной точек построения достаточно просто начать набирать цифры на клавиатуре и диалоговое окно появится автоматически. Естественно, имеется развитая система подсказок. Пиктограммы кнопок инструментальной панели понятны и снабжены всплывающими подсказками. Активизируемые этими кнопками диалоговые окна хорошо структурированы и информативны. Все это позволяет предположить, что пользователю будет достаточно просто овладеть этим продуктом, даже если раньше он вообще не сталкивался с подобными системами. Конечно, не стоит рассчитывать на то, что начинающий пользователь сразу же запросто создаст фотореалистичный анимационный ролик построенных им моделей. Однако в том, что после первого же занятия любой желающий сможет смоделировать произвольный шкафчик, я не сомневаюсь. В этом вы убедитесь ниже.

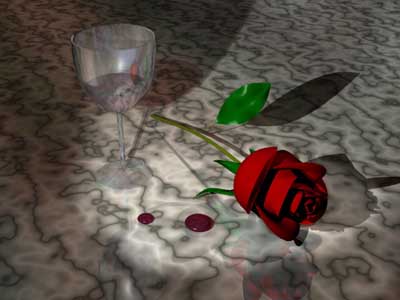

Рис. 1. Возможности визуализации bCAD. Модель розы изготовлена а bCAD Геннадием Обуховым

«bCAD для Мебельщика»

Сразу стоит отметить, что система «bCAD для Мебельщика» построена на базе пакета «bCAD для Дизайнера» и располагает всем его набором инструментальных средств. Однако в отличие от базового пакета «bCAD для Мебельщика» имеет специальное меню «Приложения», где собраны все специфические для мебельного производства инструментальные средства. Они решают три основные задачи: 1) ускорение процессов построения; 2) ускорения создания чертежей и раскроев; 3) ускорение создания производственной документации. Меню достаточно компактно и наглядно.

Стандартный процесс моделирования

Система позволяет вести проектирование мебели двумя способами. Первый способ предусматривает стандартный процесс построения моделей с помощью задания отдельных деталей и их взаимного «выравнивания». Для каждой детали, обычно представляющей собой произвольную прямоугольную панель, задается ее пространственное положение (по горизонтали, по вертикали или фронтально), а также название, материал (для раскроя), геометрические параметры, форма кромок (обычная, с шипом, скругленная), направление древесных волокон (для раскроя), материал кромок (для расчета потребности в материалах) и так далее. Расставляя в модели детали нет необходимости скрупулезно выверять их правильное сопряжение. Эту работу упрощает функция выравнивания, которая позволяет в различных комбинациях и по различным параметрам сопрягать и размещать детали друг относительно друга.

Далее приложение для мебельщика позволяет выбрать и разместить крепеж. Сопровождающие эту операцию диалоговые окна делают ее наглядной и простой. Функция выравнивания позволяет правильно разместить в модели крепеж.

Таким образом, система предоставляет адаптированные средства для удобного и наглядного проектирования любых нестандартных изделий корпусной мебели.

«Мастер шкафов» — большой умелец

Существует и второй способ проектирования. Разработчики bCAD, выявив некие общие принципы проектирования различных типов шкафов, тумбочек, комодов и других сходных изделий, предложили свой способ, основанный на работе в едином многоступенчатом диалоговом окне. В этом случае проектировщику уже нет необходимости начинать с чистого листа и выполнять описанные выше построения. За него это сделает так называемый мастер шкафов, который предлагает проектировщику только лишь вводить параметры и задавать нужную конфигурацию.

Например, проектировщик последовательно вводит габаритные размеры, толщины панелей, количество секций, количество дверей, выбирает варианты позиционирования дверей, выдвижных ящиков, крепежных элементов и т. д. «Мастер шкафов» заключает в себе практически все возможные варианты взаимного размещения и крепления элементов изделия. По окончании задания всех необходимых параметров система автоматически сгенерирует все рабочие виды и пространственную модель. После этого проектировщик может либо, удовлетворившись результатом, перейти к последующим стадиям проектирования, либо вернуться к созданной модели и внести необходимые коррективы традиционными инструментальными средствами bCAD.

Здесь же имеется еще одна интересная возможность. Если в будущем проектировщику потребуется внести изменения в имеющуюся модель, то ее параметры он сможет легко загрузить обратно в «мастер шкафов» и внести выборочные изменения без необходимости проделывать все заново. Например, это сэкономит массу времени, когда срочно понадобится изменить габаритные размеры шкафа в соответствии с особенностями конкретного помещения.

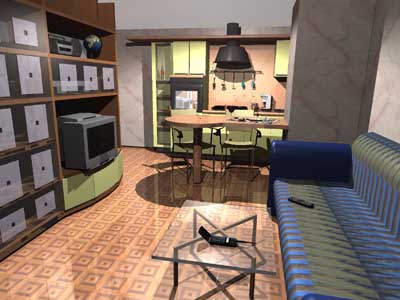

Рис. 2. Примеры текстурной обработки трехмерной моделей мебели в bCAD

В основе — генерация

Далее выполняется генерация оформленных чертежей, спецификаций и простановка размеров. Система предоставляет массу вариантов оформления чертежей, включая выбор форматов, заполнение штампов, автоматическое или индивидуальное образмеривание, форматы нанесения размерных линий, символов и различной текстовой информации. Здесь даже нет необходимости останавливаться подробнее, так как продукт располагает современным набором соответствующих средств.

Получив модель готового изделия, проектировщик имеет возможность сгенерировать разнообразную отчетную информацию: площадь поверхностей для нанесения лака или пленки, суммарную длину кромок, потребность в крепежных элементах и т. д. Все данные структурированы в отчетном окне и размещены под соответствующими закладками. Более того, полученные данные можно экспортировать в таблицу Microsoft Excel для выполнения других учетных операций, специфичных для конкретного предприятия.

Следующим важным приложением «bCAD для Мебельщика» является функция генерирования карты раскроя. Система генерирует карту раскроя в соответствии с заданными материалами и направлениями волокон каждой детали, заданными еще при проектировании самого изделия. Такой сквозной процесс позволяет получить более оптимальный коэффициент полезного использования материала. При увеличении партии изделия, естественно, увеличится и полезный выход материала. Информация на карте раскроя разделена на разделы. Это позволяет при генерации карты раскроя выдавать только те данные и разметку, которые оптимальны для каждого конкретного предприятия. Например, для оператора станка, возможно, будут излишними нанесенные названия деталей, их контуры и размеры, а достаточно будет указать только размеры по краю (ширина реза задается перед генерацией карты раскроя). Каждая карта раскроя имеет свой идентификационный номер и содержит информацию о наименовании материала, проценте выхода и проценте отходов.

Еще одно преимущество

К еще одному важному преимуществу «bCAD для Мебельщика» можно несомненно отнести и его весьма привлекательную цену, которая на данный момент составляет 18 тыс. рублей за одну инсталляцию. При этом пользователь системы в течение года со дня приобретения получает все обновления бесплатно.

Единственное, что можно было бы порекомендовать разработчикам системы, так это дополнить ее средствами вычисления себестоимости изделия по данным отчетов смет и картам раскроя, чем пока «bCAD для Мебельщика» не располагает.

В заключение можно сказать, что bCAD позволяет не только проектировать разнообразные изделия мебельной промышленности, но и показать клиенту товар лицом. Предоставление клиентам фотореалистичных образов и роликов, демонстрирующих гармоничность предмета мебели в заданном интерьере, реально может дать мебельному предприятию хорошее маркетинговое преимущество.

Евгений Дряхлов
