Предлагаем Вашему вниманию статью, опубликованную в журнале «Уральский мебельщик» за апрель 2008 год, посвященую описанию основных преимуществ, получаемых при использовании программного пакета «bCAD Мебель» для проектирования мебели.

«bCAD Мебель» — произвольное проектирование

Производители мебели, наверняка знают о существовании целого ряда программ отвечающих за решение вопросов проектирования. При первоначальном рассмотрении возможностей данные программы не сразу можно заметить те или иные отличия. Практически у всех подобных программы существует возможность проектировать элементы мебели, используя плоские панели, а также параметрические модели отдельных изделий (Мастер шкафа, мастер ящиков и т. д.). Также предусмотрены инструменты для автоматического получения отчетно-производственную документацию (отчеты, сметы, чертежи деталей, карты раскроя и т. д.) на основе спроектированных моделей. Однако на этом сходство программного пакета «bCAD Мебель» с другими системами мебельного проектирования заканчиваются. Большинство из подобных систем ориентировано на решение той или иной узкой задачи. Некоторые программы нацелены на работу исключительно с панелями и использовать какие-либо другие элементы мебели (фасады, профильные конструкции, произвольные комплектующие) в них крайне затруднительно. Другие программы ориентированы на использование прототипов элементов, входящих в их библиотеки, и позволяют лишь задавать и изменять их параметры — создавать произвольные модели и затем полноценно использовать их для работы в программе практически не возможно без привлечения разработчиков. Одной из основных отличительных особенностей программного пакета «bCAD Мебель» является возможность проектировать совершенно ПРОИЗВОЛЬНЫЕ элементы мебели, использовать в проектах произвольные фигурные и гнутые панели, фурнитуру и комплектующие, профильные детали и т. д.

Обратимся к процессу обработки торцов панели. Наряду со стандартным нанесением плоской кромкой, «bCAD Мебель» позволяет проводить фигурную обработку торца самой панели. В библиотеке существует набор типовых обработок торцов панели (скосы, фаски, скругления, канавки, шипы, выемки, фальцы и т. д.) — достаточно лишь задать соответствующие параметры. Однако, невозможно в библиотеке предусмотреть все возможные варианты — они ограничивается исключительно сечением используемой фрезы, а их очень большое количество. Именно для решения данного вопросы в «bCAD Мебель» предусмотрена возможность задания произвольной обработки торца — достаточно просто начертить (или загрузить из других программ) сечение будущего торца и сохранить его в библиотеке. Важной является и возможность задания различной обработки торцов на отдельных сегментах как прямоугольных, так и фигурных панелей.

Одна из новых возможностей программного пакета — создание произвольных вырезов и канавок на панели, что, наряду с произвольной обработкой торцов и использование произвольного профиля, позволяет применять в проектах любые модели фасадов, резьбовые детали и т. д.

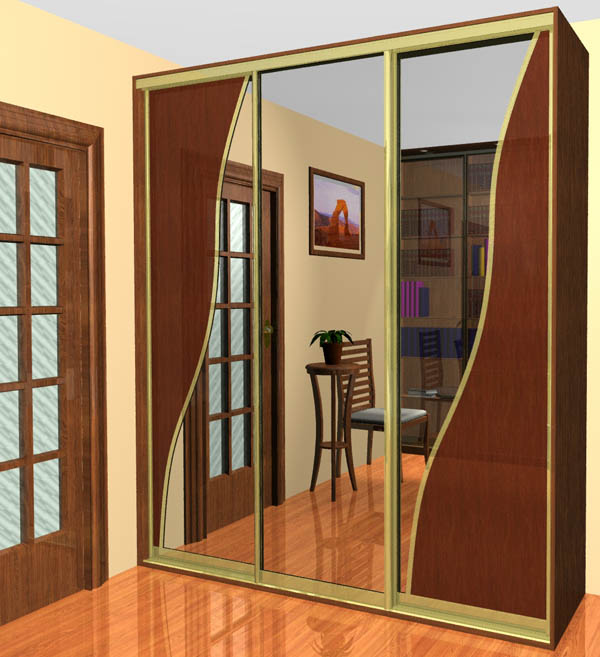

Говоря о работе с профильными деталями, следует отметить, что в данном программном пакете, в отличие от большинства других программ мебельного проектирования, осуществляется полноценная работа с профильными деталями (проектирование и расчет узлов стыковки, расчет расхода и стоимости материала, раскрой профильных деталей и т. д.). Существует обширная библиотека сечений, материалов, сортаментов и покрытий профилей. Если пользователь не находит в библиотеке нужного сечения профиля, достаточно прорисовать его в программе или загрузить из других систем проектирования. Никаких ограничений на форму и сложность сечения, а также на форму профильной детали в «bCAD Мебель Про» не существует. Это существенно расширяет область применения программы — помимо использования профильных деталей для проектирования шкафов купе, рамочных фасадов, профильной кромки данные инструменты с успехом используются при проектирования торгового и выставочного оборудования, офисных перегородок и ширм, рекламных щитов и декорация — любых изделий, состоящих из панелей, профиля и фурнитуры.

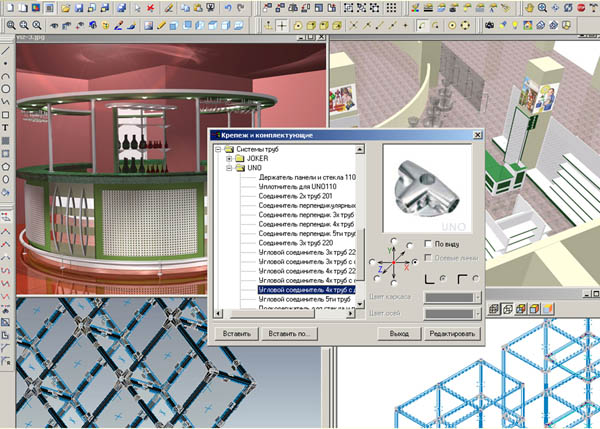

В «bCAD Мебель» входят обширные библиотеки стандартного крепежа и элементы фурнитуры различных фирм. Отдельное внимание следует уделить сотрудничеству разработчиков «bCAD Мебель» с компанией «МДМ — Комплект» — каталог фурнитуры данной компании полностью включен в состав программного пакета. Однако основной отличительной особенностью «bCAD Мебель» от других программ является возможность ввода в каталог абсолютно произвольных элементов крепежа, фурнитуры и комплектующих. Для этого достаточно создать данные элементы при помощи инструментов 3D моделирования (или импортировать готовые модели из других систем проектирования) и занести их в библиотеку. Данная возможность очень важна при проектировании мебели и иных конструкций.

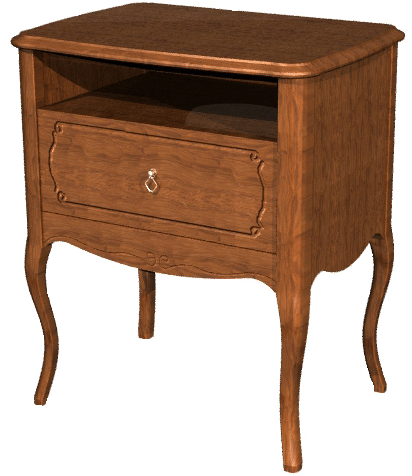

В «bCAD Мебель Про» предусмотрены специальные инструменты по созданию сложных 3D поверхностей — эти инструменты незаменимы при создании элементов из массива древесины (балясины, ножки и т. д.), сложной фурнитуры, любых сложных геометрических поверхностей.

Таким образом, область применения программного пакета «bCAD Мебель», в отличие от других программ проектирования мебели, не ограничивается работой со стандартной и простой корпусной мебелью, а предусматривает возможность проектирования элементов и конструкций не ограниченной сложности с использованием произвольных комплектующих, фурнитуры, профилей и узлов конструкции.
