Предлагаем Вашему вниманию статью, опубликованную в июльском номере журнала «Мебельное обозрение» за 2002 г., посвященную описанию новых возможностей программного пакета «bCAD для Мебельщика — Про», который появился на рынке в июне текущего года.

«bCAD ДЛЯ МЕБЕЛЬЩИКА-ПРО». ПОДРОБНОСТИ

В мартовском выпуске мы кратко рассказывали о готовящихся новинках программного пакета «bCAD для Мебельщика». В дополнение к стандартному и облегченному вариантам системы появился «bCAD-Мебельщик — Про». Новый программный пакет уже вышел на рынок и, в связи с этим, пришло время рассказать подробнее о его особенностях.

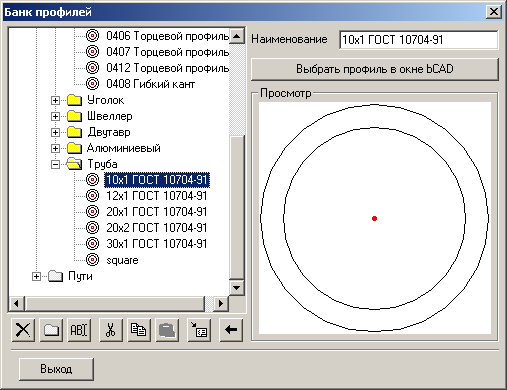

От стандартного «bCAD для Мебельщика» новый программный пакет, в первую очередь отличается возможностью эффективной работы с принципиально новым классом специализированных деталей — конструкциями из профилей. С помощью новых инструментов легко и быстро создаются окантовки торцов листовых деталей, пространственные каркасы, трубопроводы, желоба для кабелей и т. д. В дополнение к листовым материалам в систему добавлен банк профильных материалов, типовых сечений и наиболее часто используемых образующих контуров (рис 1). Банк может быть легко пополнен любыми новыми вариантами профилей. Для этого достаточно изобразить сечение профиля стандартными средствами черчения bCAD и занести новый профиль в банк, дав ему соответствующее наименование. Ограничений на геометрию сечения нет — оно может содержать прямые, дуговые элементы, полости произвольной формы.

рис 1.
рис 1.

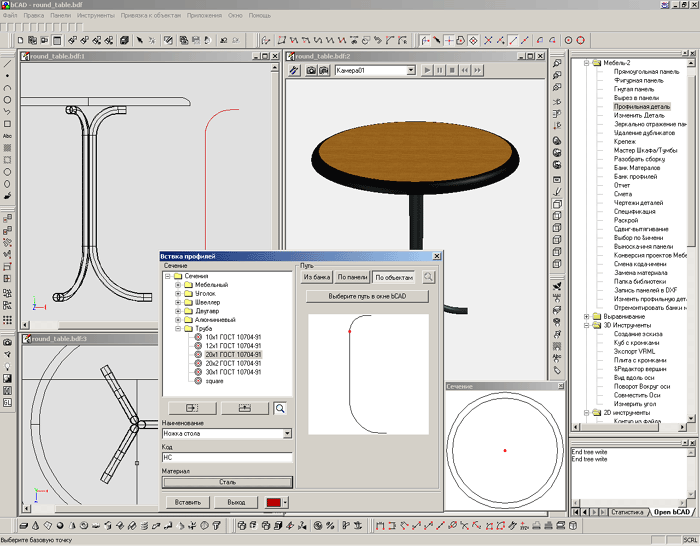

Собственно создание профильных деталей обеспечивается специальным диалогом-мастером (рис 2.). В нем проектировщик выбирает тип сечения и материал, а также задает образующую линию будущей детали. Образующая может быть выбрана из имеющегося в банке набора типовых элементов либо начерчена непосредственно в bCAD. В последнем случае образующая может быть составлена из набора прямых дуг и кривых. Отдельной возможностью является задание образующей по имеющимся в проекте панелям — это удобно для создания окантовки из гибкого профиля. Стоит упомянуть, что при этом на разные кромки панели можно назначить различную окантовку (рис 3). Уже существующие профильные детали можно отредактировать в любой момент — заменить сечение, материал, вытянуть отдельные сегменты образующей.

рис 2.
рис 2.

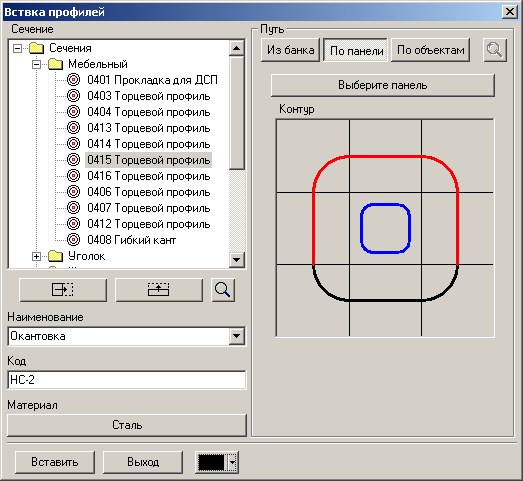

рис 3.
рис 3.

После того, как конструкция окончательно собрана, остается только запустить инструменты отчета и сметы, чтобы вместе с внешним видом и списком деталей получить полную спецификацию изделия, комплекта или даже целого торгового зала, получив как полный, так и подетальный расход материала, его стоимость и трудоемкость.

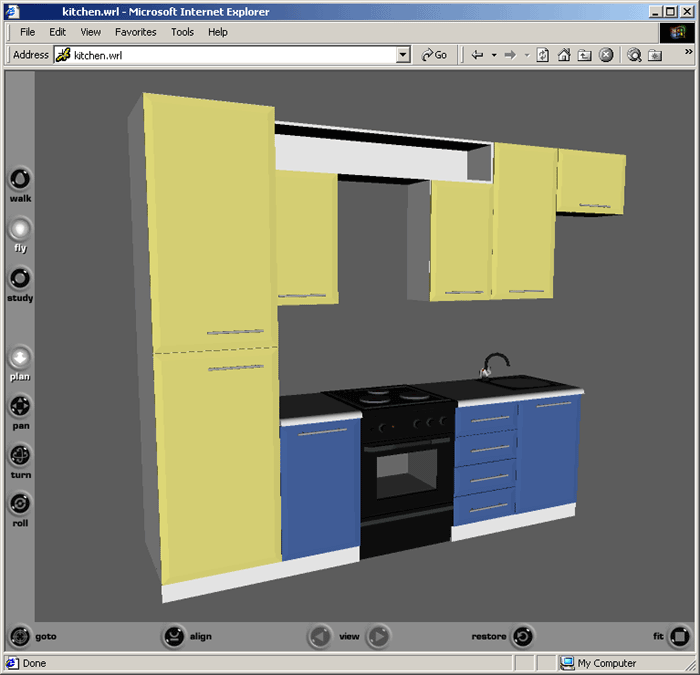

Кроме инструментария профильных деталей «bCAD для Мебельщика — Про» включает еще несколько дополнительных возможностей. Появилась команда вывода информации о панелях в формате DXF, удобном для подготовки управляющих программ для станков с ЧПУ. В комплект теперь входит мощный инструментарий моделирования сложных криволинейных поверхностей, крайне необходимой для создания фурнитуры и дополнительных элементов мебели. Одной из интересных новинок является возможность экспорта моделей изделий в формате VRML, который затем можно использовать для объемных презентаций изделий через Интернет. Находясь у себя дома или в офисе потенциальный клиент сможет не просто увидеть картинку мебели но и осмотреть ее со всех сторон в подробностях используя обычный Internet Explorer (рис 4).

рис 4.
рис 4. Программные пакеты «bCAD для Мебельщика — Про» и «bCAD для Мебельщика» будут развиваться и обновляться параллельно. Обо всех будущих нововведениях и дополнениях в программных пакетах мы будет стараться сообщать на странице нашего журнала.
