Предлагаем Вашему вниманию информационную статью, опубликованную в сентябрьском номере (№ 9) журнала «Торговое оборудование. Лучший выбор» за 2005 г., посвященную использованию программного пакета «bCAD для Мбельщика — Про» для проектирования и подготовки к производству торгового оборудования.

Проектируем торговое оборудование в bCAD

Программные пакеты bCAD успешно применяются для проектирования интерьеров, мебели, в архитектуре. Сегодня мы расскажем об его использовании для проектирования и подготовки к производству торгового и выставочного оборудования. Наиболее подходящей для таких задач является версия «bCAD для Мебельщика Про». Слова «для Мебельщика» в названии — лишь дань историческим корням, современные возможности значительно шире. Исходно «мебельный» пакет помогал конструктору в проектировании корпусной мебели. В «bCAD для Мебельщика — Про» добавлены инструменты по работе с профильными деталями. Они позволяют быстро и точно создавать пространственные каркасы, трубопроводы, окантовки и другие профильные конструкции. В результате все это дает возможность эффективно использовать программу для проектирования различного торгового и выставочного оборудования.

Создание листовых и профильных деталей в bCAD осуществляется специализированными инструментами, в которых назначается материал, габариты, формы кромок, положение вырезов, а геометрию деталей bCAD строит автоматически. Например, при создании профильной детали сечение выбирается из обширного банка профилей, который сам конструктор может дополнить своими, так же как и банк других комплектующих. Ограничений на геометрию деталей нет, она может содержать прямые, дуговые и криволинейные участки, полости произвольной формы. Любой созданный элемент или сборку можно занести в банк для последующего использования в других проектах. Таким образом, создаются библиотеки не только отдельных деталей, но и целых изделий, составляющих серию.

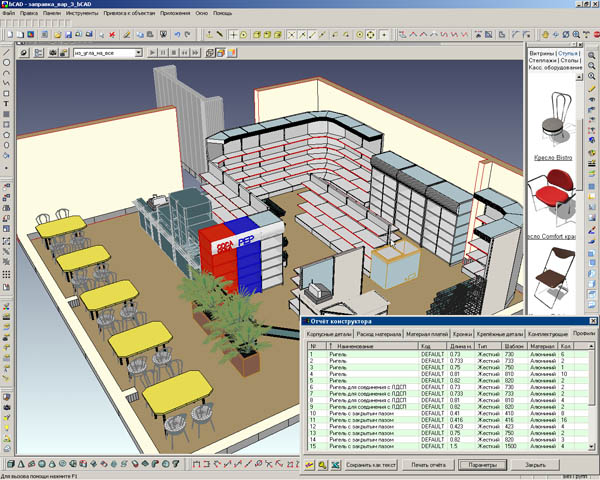

Отличительной особенностью программы является то, что все детали конструкции аккуратно учитываются и по завершении проектной стадии работ исчерпывающая информация о них выдается в виде отчетной документации — спецификаций, таблиц, рабочих чертежей деталей, сметы. Стоит упомянуть и об оптимальном раскрое листовых и профильных материалов. Любые изменения в проекте автоматически отражаются в отчетах.. Полученные таблицы можно использовать как самостоятельный документ либо, при необходимости легко передать в любые электронные таблицы и базы данных (например, в формате 1С, Access или Excel).

Модульный принцип работы со сборками позволяет не только конструировать отдельное изделие — прилавок или стеллаж, но и комплектовать полностью законченные торговые помещения, оснащенные всем необходимым, вплоть до кассовых аппаратов и холодильного оборудования. Для изменения сортамента, цветовой гаммы, используемых комплектующих в уже готовом проекте достаточно воспользоваться специальными инструментами — bCAD автоматически поменяет материал для всех выбранных деталей, установит новый крепеж, гарантируя, что ни одна мелочь не будет пропущена и в комплект попадет именно то, что нужно заказчику. Такой подход позволяет экономить время, используя ранее выполненные проекты как заготовки для новых. Отчетная система, естественно, в этом случае выдаст обновленные данные и рассчитает новую смету.

Отдельно стоит остановиться на возможностях визуализации bCAD. В процессе работы конструктор сразу видит будущее изделие или интерьер в объеме, с реальной расцветкой проектируемого изделия. bCAD реалистично отображает любые материалы, будь то дерево, полированный металл или тонированное стекло. В случае проекта законченного интерьера можно не просто расставить прилавки и стеллажи на плане помещения, но и предусмотреть удобные проходы, определить обзор с любого рабочего места, вплоть до определения позиций для размещения рекламы. По будущему торговому залу уже можно «походить» так же, как это делается в компьютерных играх. И, наконец, по проектным данным bCAD создает изображение фотографического качества, с реальным освещением, тенями и зеркальными отражениями. Такая презентация не оставит равнодушной заказчика и пригодится для оформления рекламных буклетов и каталогов.
