«bCAD для Мебельщика-Про» — не только для мебельщиков

«bCAD для Мебельщика» успешно используется для автоматизации проектирования и производства корпусной мебели. Многие из наших клиентов используют в своей работе версию «bCAD для Мебельщика-Про», которая предоставляет возможность автоматизировать работу не только с панелями, но и c профильными деталями, что позволяет полнее и точнее выполнить компьютерную модель изделия. Эта функция актуальна при создании мебельных фасадов из профилей — МДФ, алюминия, пластика, дерева или других материалов, либо при создании мебели (либо ее деталей) на основе профилей из металла и пластика. Инструмент «Профильная деталь» помогает при проектировании и расчете механизмов шкафов-купе.

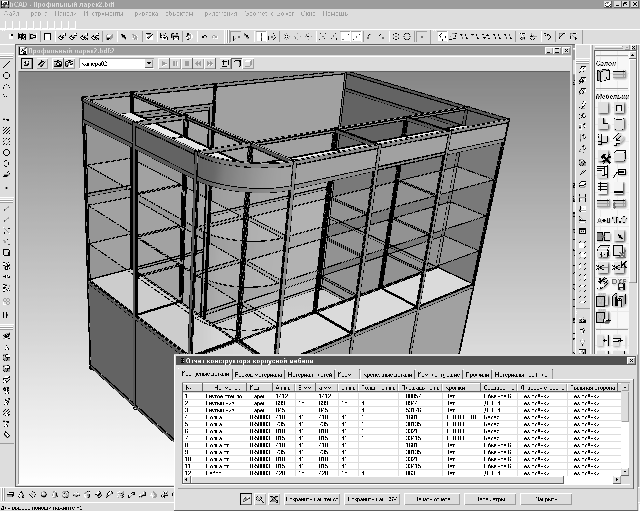

Однако возможности этой версии заметно шире. С момента своего появления «bCAD для Мебельщика-Про» пополнился новыми инструментами, которые позволяют легко и быстро создать окантовки торцов листовых деталей, пространственные каркасы, трубопроводы, желоба для кабелей и т. д., что позволяет использовать программу для производства торгового оборудования (стеллажи, прилавки, витрины), выставочных стендов и т. п.

Геометрию профильной детали определяют два элемента: сечение профиля и осевая линия (путь), вдоль которой деталь изогнута (протянуто сечение).

Сечение выбирается из существующей в программе базы. Так же легко выбирается путь, вдоль которого нужно протянуть сечение профиля, — либо из набора заложенных в базу программы, либо по существующей прямоугольной или фигурной панели (что удобно для создания окантовки из гибкого профиля), либо по прорисованному произвольному контуру.

Содержимое банка (сортамент) постоянно пополняется данными от производителей профилей, но если Вы и не нашли в банке нужный Вам профиль — не беда. Создание нового профиля займёт несколько минут, и в дальнейшем, Вы сможете использовать его во всех своих проектах. База может быть легко пополнена любыми новыми вариантами профилей. Для этого достаточно изобразить сечение профиля стандартными средствами черчения bCAD и занести новый профиль в базу, присвоив ему соответствующее наименование. Ограничений на геометрию сечения нет — оно может содержать прямые, дуговые элементы, полости произвольной формы.

Среди нововведений, помимо ведения сортамента, добавлена возможность отображения реальных текстур на профилях при визуализации компьютерных проектов и возможность раскроя профилей.

Вот что говорит о дополнительных возможностях «bCAD для Мебельщика-Про» Николай Раков, конструктор известной фирмы ЗТО, в тесном взаимодействии с которым происходит развитие пакета:

В общих словах " bCAD для Мебельщика-Про" позволяет создавать профильные конструкции, корректировать их и сразу получать отчет по используемым материалам и их цену. Можно не только изменять цвет профиля (это можно сделать и простыми функциями bCAD) но и видеть в отчете эти изменения, т. е. определять в отчете цвет (артикул) применяемой краски, а если краску забить в сопутствующие материалы как «покраска профиля» (кг/кв.м), то можно получить не только расход профиля, но и расход и цену покраски. Расставляя профиль на детали (корректируя его по необходимости) можно в отчете по кодам деталей и профиля, четко определить количество и длину пазов в детали, а в смете и подсчитать стоимость изготовления пазов.
Дополнение в отчете графы «шаблон» позволяет не только определять тип, сортамент профиля и его расход, но и без чертежей осуществлять его изготовление по данному шаблону. В шаблоне все указано: на каком расстоянии гнуть, каким радиусом и на какой угол. Правда пока шаблон сделан только для плоского гнутья.
Если забить в сопутствующие материалы «наполнитель» (литр/куб.м), то можно получить в смете не только материалы для изготовления конструкции, но и необходимый объем гидравлической жидкости необходимой для заполнения гидросистемы.

В комплект «bCAD для Мебельщика — Про» включены также специальные инструменты для построения сложных криволинейных поверхностей.

Отметим, что в своём ценовом диапазоне «bCAD для Мебельщика — Про» практически не имеет конкурентов — ни одна другая программа в настоящий момент не позволяет использовать профильные конструкции одновременно с мебельными панелями с той же мощью и лёгкостью.
