Раскрой

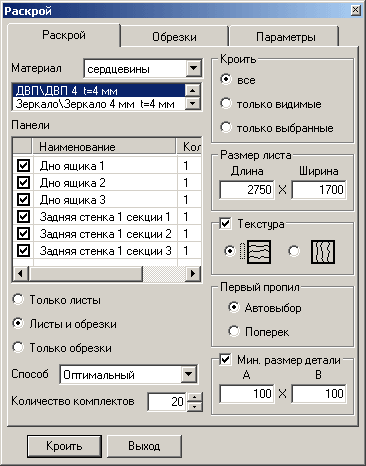

Приложение позволяет автоматически создавать карту раскроя деталей полученных моделей. При выборе материала приложение автоматически предлагает список деталей из выбранного материала, присутствующих в проекте. Задаются параметры используемых листов, направления первого пила, количество комплектов. Приложение позволяет учитывать остатки раскроя, сохранять их параметры и использовать в дальнейшем.

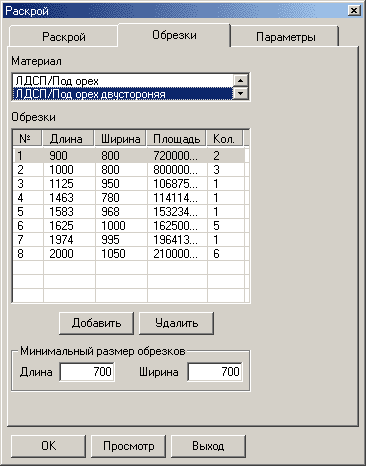

База обрезков может редактироваться как автоматически при проведении раскроя, так и в ручную, используя функции «Добавить» и «Удалить». Предусмотрена возможность введения минимально допустимого размера учитываемого обрезка.

Предусмотрена возможность использовать различные способы раскроя. Выбор способа зависит от приоритетности задач для системы раскроя.

Экономичный алгоритм
Обеспечивает минимальный расход материала.
Кроме минимального количества расходуемых листов обеспечивает максимально возможный цельный остаток на одном из листов.

    1. Минимальное количество материала
    2. Минимальный процент использования последнего листа
    3. Максимальный квадрат, вписанный в обрезки
    4. Минимальная длина реза
Оптимальный алгоритм
При том же количестве листов расходуемого материала, что и в экономичном варианте, подбирается вариант раскладки с меньшим количеством карт для лучшей технологичности процесса раскроя.
    1. Минимальное количество материала
    2. Минимальное число карт <
    3. Минимальная длина реза
Технологичный алгоритм
Обеспечивает минимально возможное количество карт раскроя.
В отличие от оптимального алгоритма первичным считается именно минимизация количества карт раскроя.
Возможно увеличение расходуемого материала — как правило, либо очень незначительное, либо отсутствует.
Наиболее удобен при пакетном раскрое нескольких листов.
    1. Минимальное число карт
    2. Минимальное количество материала
    3. Минимальная длина реза
Длинные резы
Обеспечивает простоту раскроя — минимальное количество резов.
Возможно увеличение расходуемого материала
Карты раскроя, полученные в результате использования данного алгоритма гораздо удобнее в работе. Минимизирует необходимость поворота листов при раскрое.
Несмотря на возможно максимальный расход материала по сравнению с предложенными выше алгоритмами, в подавляющем большинстве случаев кроит экономичнее «старого» алгоритма раскроя.
При этом каты раскроя получаются ЗНАЧИТЕЛЬНО технологичнее.
    1. Минимальное количество резов
    2. Минимальное число карт
    3. Минимальная длина реза

В некоторых случаях оптимизация карт раскроя по разным алгоритмам приводит к одинаковым результатам. Чаще всего совпадают результаты работы Экономичного и Оптимального алгоритмов или Оптимального и Технологичного алгоритмов.

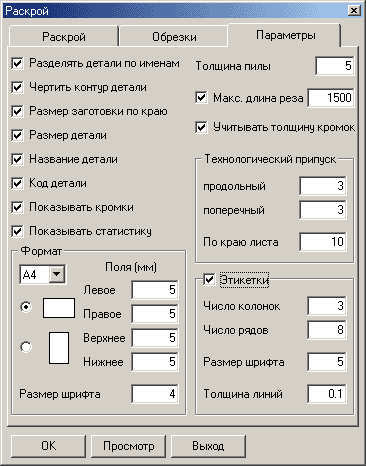

В приложении предусмотрен ввод всех технологических параметров раскроя, а также выбор параметров отображения полученной информации.

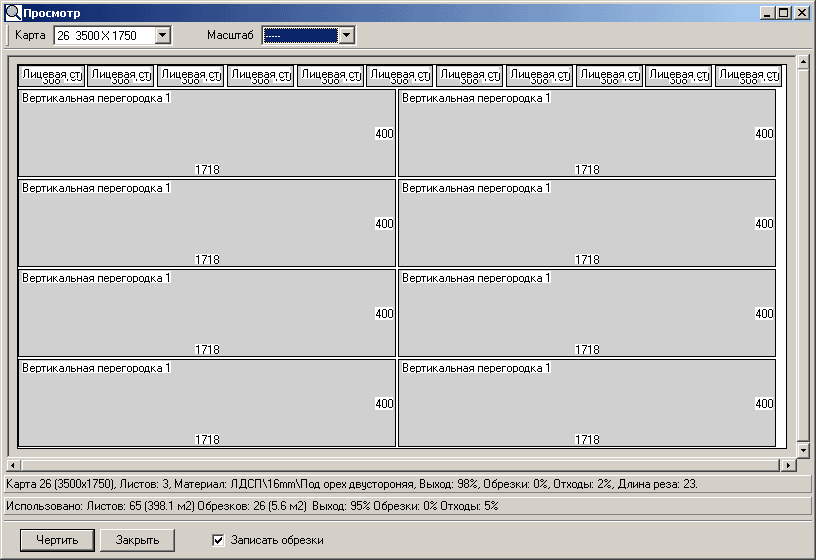

Приложение предусмотривает возможность предварительного просмотра карт раскроя для ускорения процесса выбора оптимальных параметров.

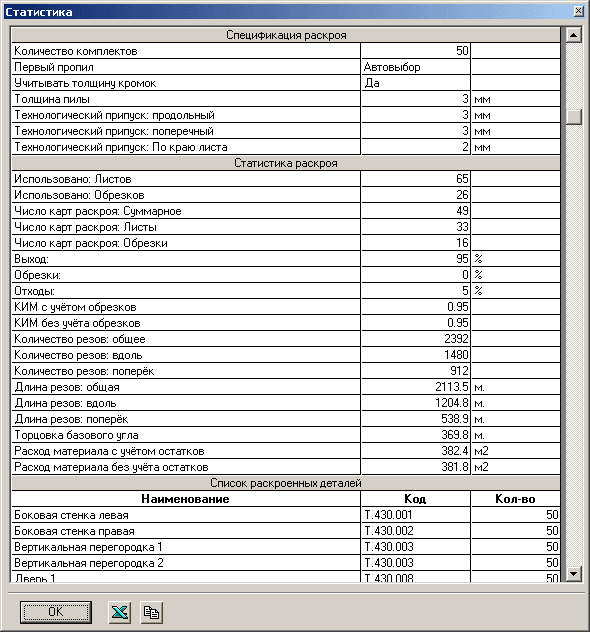

По результатам проведенного раскроя помимо самих карт формируется таблица статистики, отражающая численные результаты раскроя (общий процент выхода, остатков, коэффициент использования материалов, количество и длина резов и т. д.), спецификацию раскроя (технологические параметры оборудования, начальные условия раскроя и т. д.), список раскроенных деталей. Также как в случае с приложениями «Отчет» и «Смета» данные таблицы статистики могут быть передынаы в любую систему учета предприятия.

Каждая карта раскроя может быть распечатана на отдельном листе в соответсвии с установленным форматом.
