Комплекс приложений, входящих в программные пакеты «bCAD Мебель» и «bCAD Мебель Про»

Вырез в панели

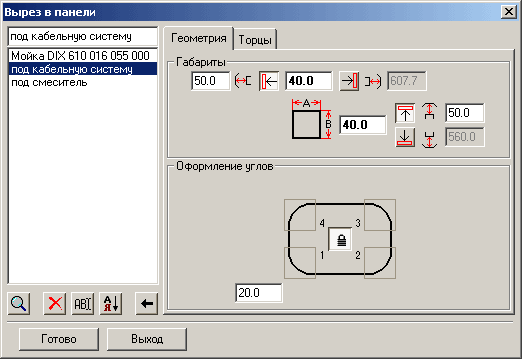

Приложение позволяет создать вырез (отверстие) в выбраной прямоугольной или фигурной панели. Глубина отверстия соответсвует толщине панели. Существует возможность задавать как геометрические размеры отверстия, так и отступы от краев панели. За счет описания обработки углов возможно получение отверстия отличной от прямоугольной формы. Принципы работы по оформлению углов совпадают с аналогичными операциями при работе с приложением «Прямоугольная панель».
В одной панели может быть несколько вырезов.

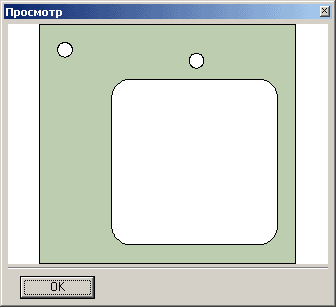

В любой момент существует возможность предвариетльного просмотра создаваемых вырезов

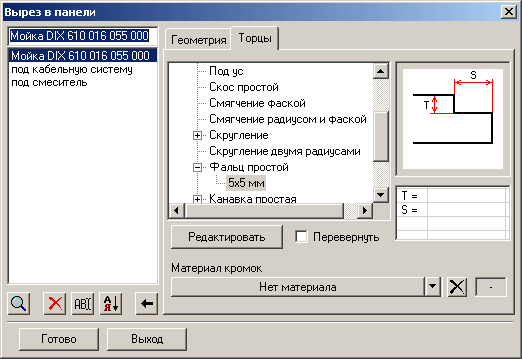

Также приложение «Вырез панели» позволяет задать обработку внутренний торцов отверстия. Принцип выполнения данной операции аналогичен работе соответсвующих инструментов приложения «Прямоугольная панель».

В последствии, в вырез может буть установлена соответсвующая фурнитура и комплектующие.

При генерации чертежей приложением «Чертежи деталей» вырезы в панели будут автоматически отображаться на чертежах. Также автоматически будут проставлены соответсвующие размеры.
