Комплекс приложений, входящих в программные пакеты «bCAD Мебель» и «bCAD Мебель Про»

Крепеж и комплектующие

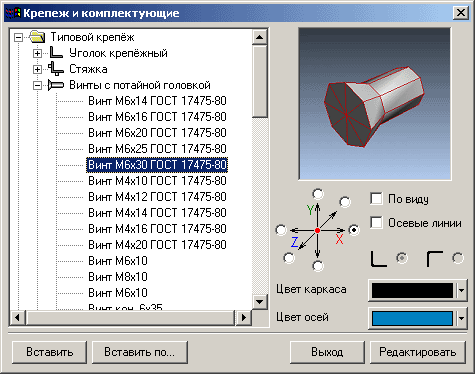

Приложение позволяет установить в проекте необходимые крепежные элементы и заранее определить их ориентацию в пространстве, что значительно ускоряет процесс проектирования крепежа, практически исключая необходимость использования инструментов поворота.

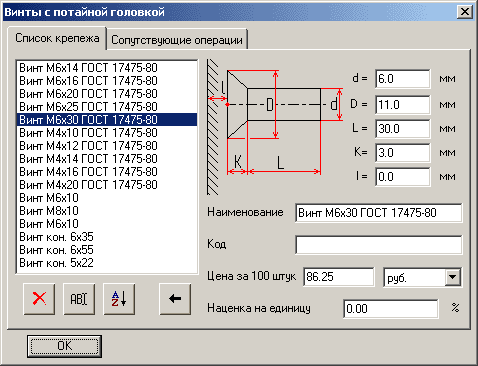

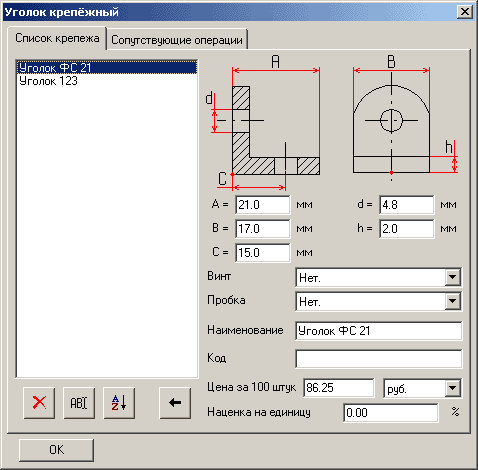

Пользователь может выбрать крепежные элементы из приведенного списка или добавлять необходимые элементы. Параметры выбранного элемента могут быть изменены в любой момент.

В качестве ПРИНЦИПИАЛЬНО ВАЖНОЙ особенности данного приложения следует отметить возможность создания и внесения в библиотеку крепежа и комплектющих совершенно ПРОИЗВОЛЬНЫХ элементов.

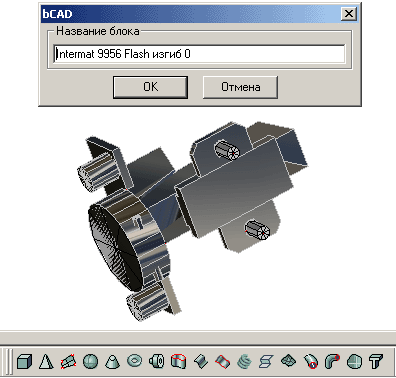

Для этого необходимо предварительно создать трехмерную модель элемента в bCAD при помощи стандартных инструментов трехмерного моделирования или с использованием группы приложений «Поверхности» и сохранить его в качестве блока bCAD.

Необходимо отметить, что сама трехмерная модель нового элемента не обязательно должна быть создана средствами bCAD. Предусмотрена возможность импорта моделей из таких систем общего проектирования как AutoCAD, 3D MAX, SolidWorks и др. Импортируемую модель, после загрузки в bCAD также необходимо сохранить в качетсве блока bCAD.

Допускается включать внутрь создаваемого блока элементы стандартного крепежа (винты, отверстия, стяжки и т. д.).

В качестве изображения (картинки) элемента в библиотеки может выступать ПРОИЗОВОЛЬНОЕ растровое изображение данного элемента, либо полученное на основе созданного блока средствами визуализации bCAD (инструмент «Тонирование»), либо полученное из других источников (отсканировано, сфотографировано и т. д.). Изображение должно иметь такое название и находиться в том же месте как и сохраненный блок.

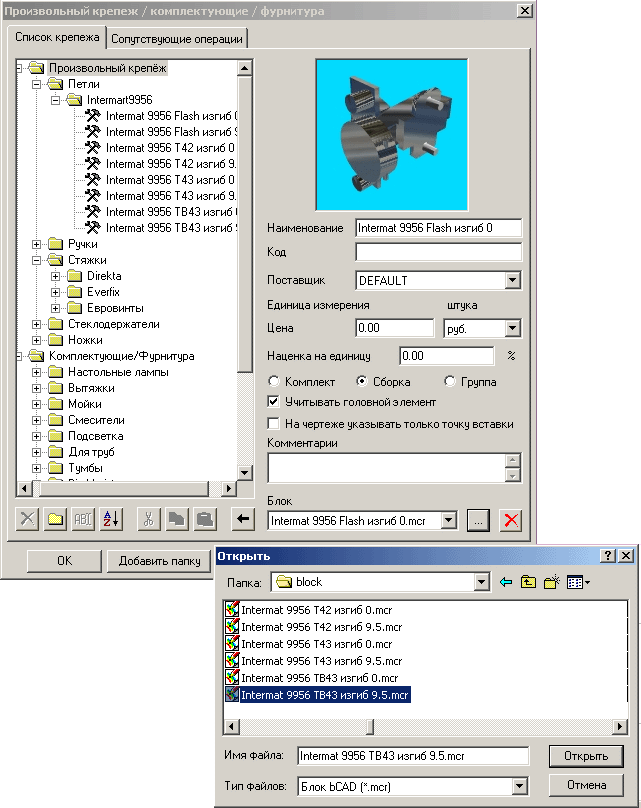

После создания нового элемента его достаточно просто загрузить в библиотеку «Крепеж и комплектующие» и задать соответсвующие параметры нового элемента.
Изображение, соответсвующая данному элементу крепежа, загружается автоматически.

При дальнейшей работе новый элемент может учитываться в «Отчетах» и «Сметах» как в качетсве единого элемента (комплекта), так и в качетсве совокупности отдельных составляющих (группы) в зависимости от установленных параметров «Комплект/Сборка/Группа».

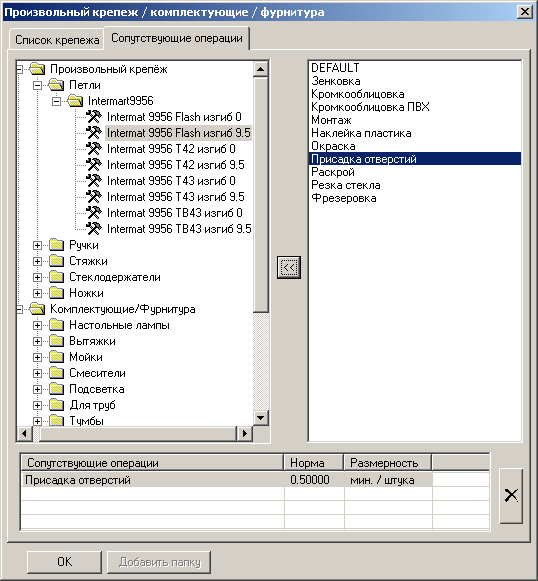

Также как и в случае с элементами «Банка материалов» каждому элементу «Крепежа и комплектующих» могут соответствовать «Сопутствующие операции»

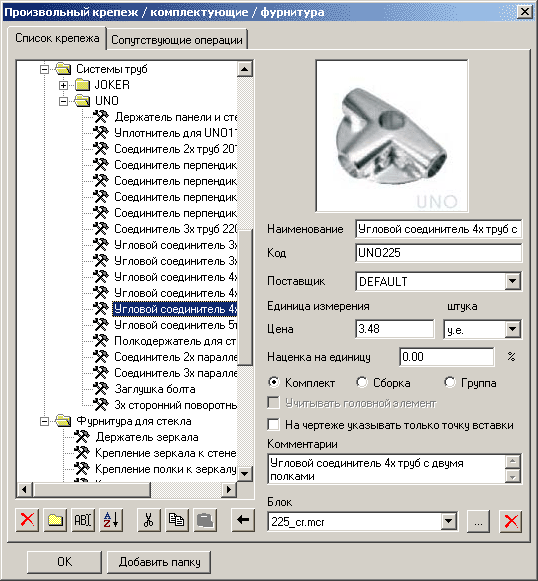

В состав стандартной библиотеки «Крепеж и комплектующие» программного пакета «bCAD Мебель» помимо комплектующих для производства мебели входят также и комплектующие серии JOKER/UNO, а также фурнитура для стекла из каталогов фирмы «МДМ Комплект», необходимых для проектирования не только мебели, но и торгового, выставочного и другого оборудования.
