Нововведения в версии bCAD 3.92.1025
Семейство программ bCAD постоянно развивается и
улучшается. В мае 2007 года на смену версии 3.91.994 вышла новая версия 3.92.1027, включающий в себя следующие
нововведения и усовершенствования:
Нововведения в bCAD v 3.92
Панель Инструменты 2D геометрииНа
этой панели собраны инструменты, позволяющие упростить
геометрические построения из чертёжных линий (2D объектов):
ломаных линий и дуг.
Обрезать
Обрезает объекты секущей плоскостью, задаваемой другими
объектами в случае пересечения.
Продлить
Продлевает объект до
ограничивающего объекта.
Инструменты "Продлить" и "Обрезать" встроены в bCAD.
Предназначены для замены соответствующего приложения.
Импорт / Экспорт в AutoCAD
Приобретена и встроена в bCAD библиотека чтения и записи
DXF/DWG, разработанная Open Design Alliance. Действия
по импорту и экспорту остались теми же.
Кодирование деталей
В приложениях, создающих листовые и профильные детали
имеется возможность автоматически генерировать Код детали.
Такой код состоит из 2-х частей: постоянной текстовой части
(кода проекта) и номера. Имеется возможность задать разный код
проекта для разных типов дета-лей: простых, фигурных, гнутых
панелей и профильных деталей.
Нажатие на кнопку приводит к заданию
редактируемой детали нового кода.

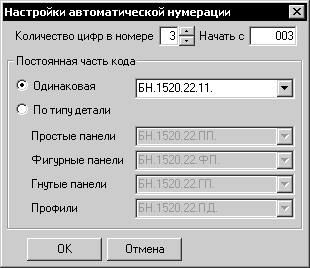

Кнопка открывает доступ к настройкам
автоматической нумерации кодирования деталей.
Постоянная часть кода может быть одинаковой для всех
деталей, неважно, какого они типа.
Изменение Кода деталей
Инструмент "Смена кода/названия" позволит автоматически (или вручную) изменить коды
всех деталей в проекте.

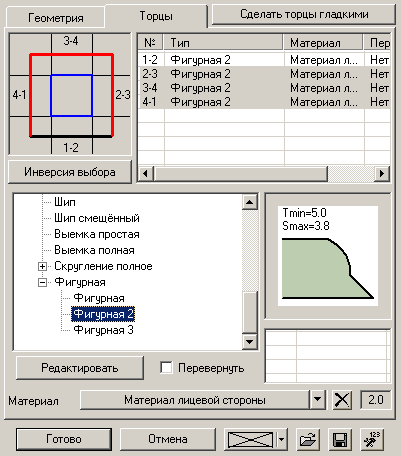

Тип торца панели "Фигурный"
В bCAD 3.92 появилась возможность создавать детали с
кромками произвольного сечения – в зависимости от фрез,
применяемых на Вашем предприятии.

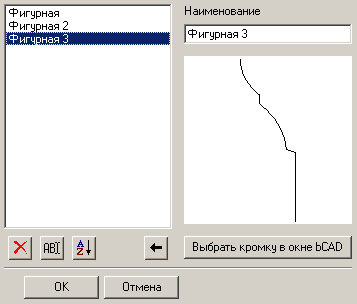

Задание новой формы кромки и редактирование существующей
производится в диалоге, вызываемом по кнопке
«Редактировать».
Кнопка «Выбрать кромку в окне bCAD» позволяет указать
заранее созданный контур кромки.
При занесении новой кромки не забудьте изменить её
название – иначе кромка с таким названием будет заменена
новой.
Фигурный вырез

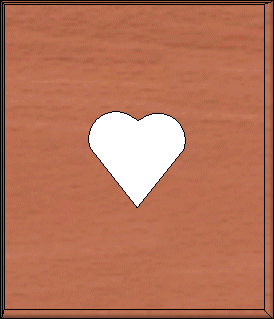

Инструмент «Вырез в панели» позволяет создавать вырез
произвольной формы.Контур выреза должен быть плоским и не
иметь самопересечений.
Контур Выреза должен быть расположен на панели. В версии
«Про» можно использовать контуры из банка профилей.
Канавка

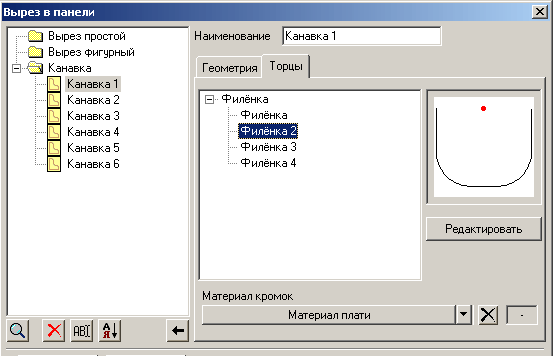

Инструмент «Вырез в панели» позволяет создавать «канавки»
произвольной замкнутой формы.Контур канавки должен быть
плоским и не иметь самопересечений.
Контур канавки должен быть расположен на панели.
В отличии от программного пакета "bCAD Мебель", в котором контур произвольного выреза и обработки торцов может быть взят лишь непосредственно из рабочего окна bCAD, в программном пакете "bCAD Мебель Про" предусмотрена возможность сохранения созданных контуров вырезов и канавок, а также сечений канавок и пазов в библиотеке, что в дальнейшем существенно ускоряет и облегчает работу по созданию данных элементов.
Предусмотрена возможность задания не только контура но и ПРОИЗВОЛЬНОГО сечения канавки
Паз

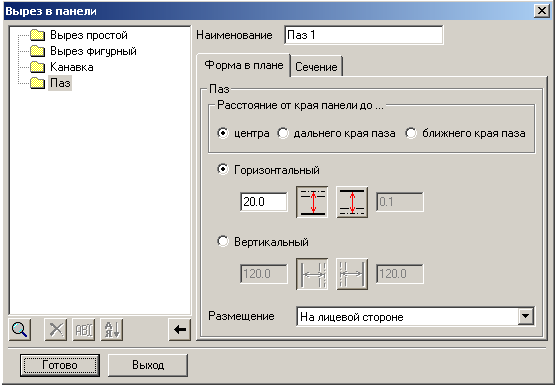

Инструмент «Вырез в панели» позволяет создавать также продольные и поперечные пазы в пласти панели на заданном расстоянии от края панели.

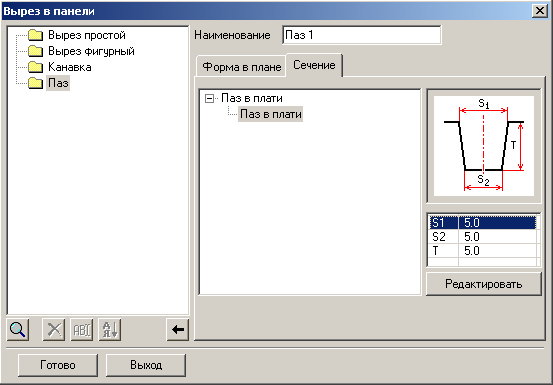

Предусмотрена возможность создания паза не только с прямоугольном, но и с трапециевидными сечением.

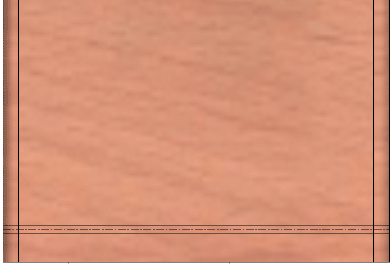

При генерации чертежей отображаются как сами пазы, так и их сечение. Также паз отображается в трехмерном виде в режимах работы "Только каркас", "Абрис каркас", "Каркас + Материал".
Отображение паза при других режимах работы с трехмерными моделями, также как и при визуализации не предусмотрено.
Паз должен быть линейным. Паз может пересекать любые
вырезы и канавки панели.
Установка bCAD под Microsoft Windows
Vista
Начиная с версии 3.92.1025 есть возможность установить bCAD под
Microsoft Windows Vista.
Процесс установки и дальнейшей работы
ничем не отличается от Microsoft Windows XP.
Помимо приведенных выше изменений и дополнений новая версия программного пакета "bCAD Мебель" содержит целый ряд более мелких изменений, которые в существенной степени ускоряют и упрощают работу с программным пакетом.
Если у Вас появятся каккие-либо вопросы как по новым возможностям так и по работе с программными пакетами в целом, ОБЯЗАТЕЛЬНО обращайтесь в нашу службу технической поддержки.
|
