Комплекс приложений, входящих в программные пакеты «bCAD Мебель» и «bCAD Мебель Про»

Чертежи деталей

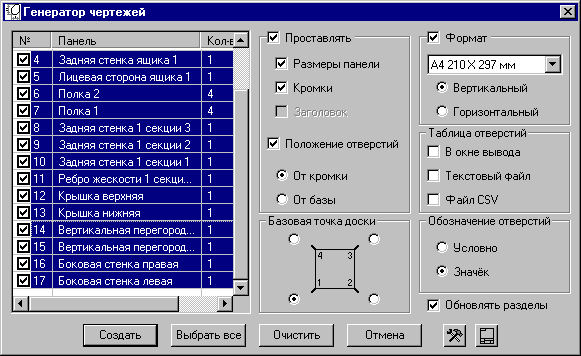

Приложение позволяет автоматически получить заготовки под чертеж детали. Каждая заготовка состоит из контуров детали, контуров и осевых всех отверстий для крепежа. Автоматически могут быть проставлены все необходимые размеры. Чертежи всех элементов могут быть выполнены в масштабе 1:1, что позволяет при необходимости использовать инструменты измерения bCAD для простановки недостающих рамеров вручную. Также чертежи каждой детали могут быть вписаны в соответсвующий формат, отвечающий всем требованиям ЕСКД, с последующей распечаткой каждого чертежа на отдельный лист указанного формата.

Заготовка чертежа каждой детали размещается в отдельном разделе с именем «Чертеж ХХХ», где «ХХХ» — шифр детали.

Приложение может создавать таблицу расположения отверстий для каждой детали, помещать ее в поле чертежа, в окне вывода или сохранять в текстовый файл двух различных форматов. Первый формат (текст с табуляцией) приспособлен для оформления данных в таблицу MS Word. Второй (формат CSV) — для последующего импорта в различные электронные таблицы.
